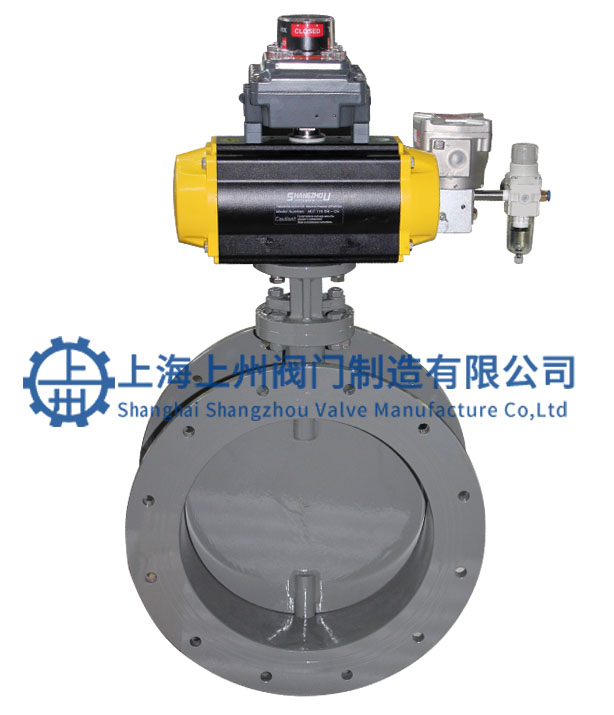

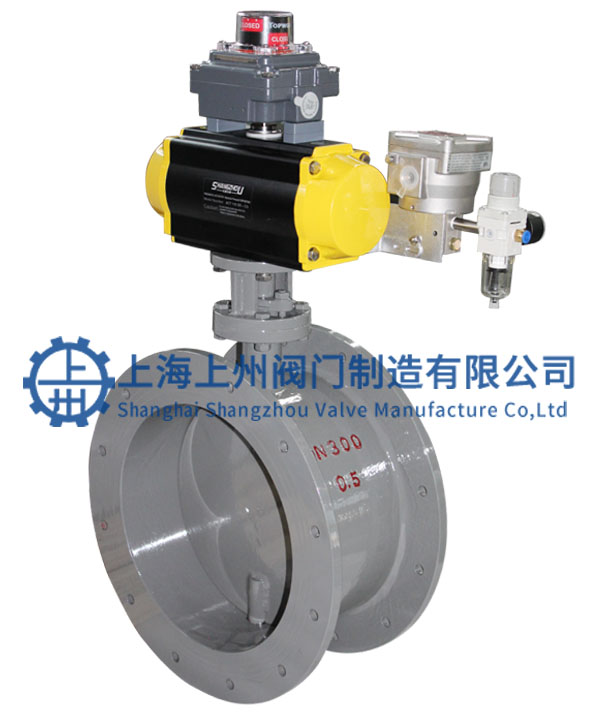

D641氣動通風蝶閥采用與閥體相同材質做成的密封圈，閥門適用溫度隨閥體選材而定，一般在-29℃～425℃的區間范圍內，公稱壓力≤0.6MPa，通徑在50mm～1200mm之間，氣動通風蝶閥一般適用于煤氣、含塵氣體、煙道氣等管道作通風調節介質流量之用。氣動通風蝶閥主要特點是設計新穎、合理、結構*特，重量輕，啟閉迅速。操作力矩小，操作方便，靈活省力。閥門采用適宜的材料以滿足低、中、高不同介質溫度及腐蝕性介質管道的需要。
氣動通風蝶閥應用于化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷的管道控制裝置。本類閥門在管道中一般應當水平安裝。
蝶閥是一種結構簡單的調節閥，同時也可用于低壓管道介質的開關控制。通風蝶閥是一種非密閉型蝶閥。
結構特點
1.采用中線式蝶板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。
2.內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響
通風蝶閥是一種非密閉型蝶閥，廣泛適用于建材、冶金、礦山、電力等生產過程種介質溫度≤300℃公稱壓力為0.1Mpa的管道上，用以連通、啟閉或調節介質流量。
主要技術參數
公稱通徑DN（mm） |
50-1200 |
|||||||||||||
公稱壓力PN(MPa) |
0.05 |
0.25 |
0.6 |
|||||||||||
公稱壓力(MPa) |
強度試驗 |
0.075 |
0.375 |
0.9 |
||||||||||
密封試驗 |
≤15% |
|||||||||||||

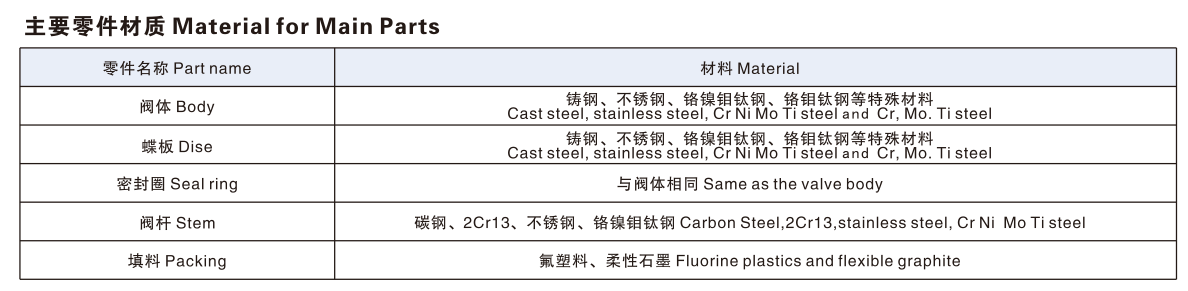

材料材料代號 |
C |
R |
||||||||||||
主要零件 |
閥體 |
WCB |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
||||||||||
蝶板 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|||||||||||
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|||||||||||
密封圈 |
與閥體相同 |
|||||||||||||
填料 |
氟塑料、柔性石墨 |
|||||||||||||
適用工況 |
適用介質 |
煤氣、含塵氣體、煙道氣等 |
||||||||||||
適用溫度 |
-29℃～425℃ |
-40℃～200℃ |
||||||||||||
執行器 |
型號 |
GT或AW系列 |
||||||||||||
氣源壓力 |
0.3-0.7MPa |
|||||||||||||
執行標準 |
設計制造 |
結構長度 |
法蘭尺寸 |
壓力溫度 |
試驗檢驗 |
|||||||||
GBT/12238 |
GB12221 |
GB9115 |
GB9131 |
GB13927 |
||||||||||
